重庆华为TE Desktop&TE WebClient入驻式组网方案讲解

发布者:admin 发布时间:2020/5/8 阅读:805

重庆华为TE Desktop&TE WebClient软终端组网方式描述

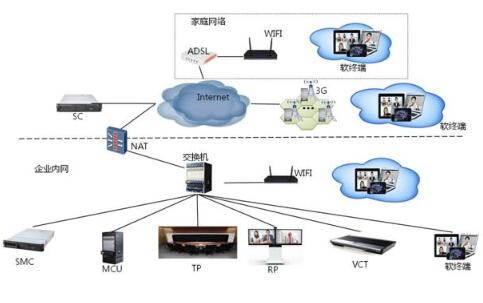

软终端支持IP、3G、4G无线等组网方式,大体示意图如图1 所示。


图1 软终端组网示意图

TE WebClient软终端组网示意图.jpg

软终端局域网演示方案

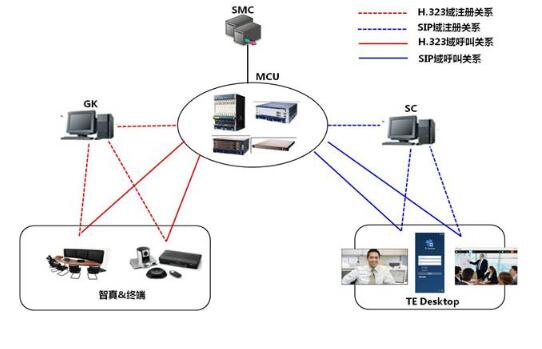

当SMC2.0、SC、MCU、高清终端、软终端等都在局域网时,其组网如图2所示。


图2 局域网组网演示方案

TE WebClient软终端局域网演示方案.jpg

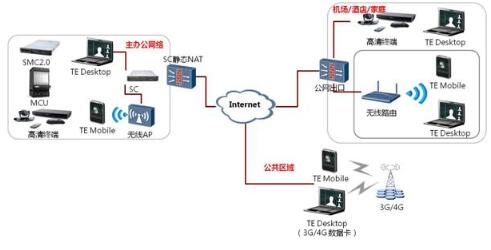

单SC场景-静态NAT

图3 单SC-静态NAT的公私网穿越组网图


方案说明:

SC、SMC、MCU等主要的服务侧设备部署在局域网,出口路由器将SC静态NAT到外部网络;

主办公网络的终端设备通过局域网地址注册SC,外部网络通过公网地址注册SC;

具体配置可以参考SMC/SC产品文档内的配置章节,文档获取方法参考帐号配置准备。

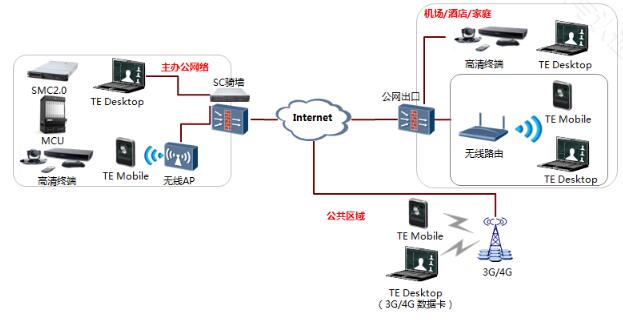

单SC场景-骑墙

图4 单SC-骑墙的公私网穿越组网图


方案说明:

SMC、MCU等主要的服务侧设备部署在局域网,SC使用两个网卡分别接入外部网络和局域网;

主办公网络的终端设备通过局域网地址注册SC,外部网络通过公网地址注册SC;

具体配置可以参考SMC/SC产品文档内的配置章节,文档获取方法参考帐号配置准备。

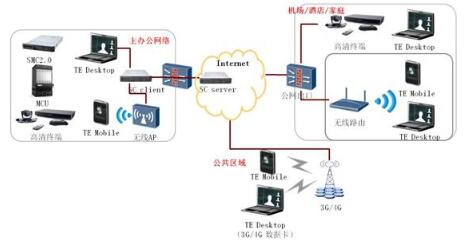

双SC场景

图5 双SC的公私网穿越组网图


方案说明:


1、两台SC分别部署在主办公网络的公私网两侧,中间网关开放两台SC之间的通讯端口;

2、主办公网络的终端设备通过局域网地址注册局域网内部的SC,外部网络通过公网地址注册公网上的SC;

3、公私网两侧SC统一放号;
