华为te40终端内部有高压,请勿自行拆开设备,如需拆盖,请在专业工程师的指导下操作,以免触电。
华为te40终端支持平放安装和机柜内安装, 建议采用平放安装.
平放安装
将终端抒放在水平桌面后,即可忐接线缆.
机柜内安装
华为te40终端必须安装在符合IEC60297标准的19英寸标准机柜内,如华为公司NBBE-22型号的机柜.
A 安装在机柜内时. 设备的上方必须印出至少2U (2Ua889mm ) 的散热空间.

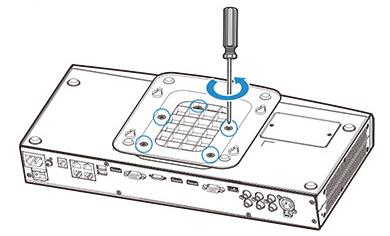

步骤一
用十字螺丝刀卸下底座上的五个螺钉,拆下底座

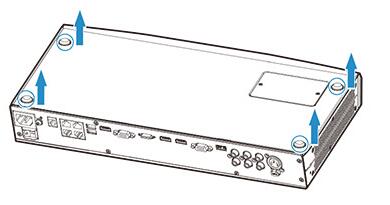

步骤二
用力将te40终端底部4个角的橡胶垫取掉

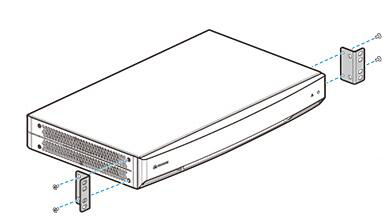

步骤三
用十字螺丝刀将挂耳安装到华为te40两侧.

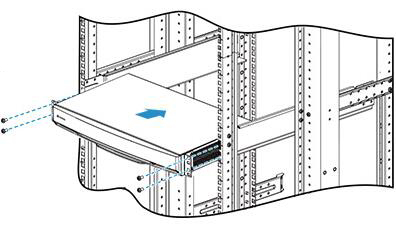

步骤四
将te40终端平推入机柜滑迅,然后用螺钉通过挂耳, 将te40终端固定在机柜上。
此处滑道和螺钉非发货附件,请自备。

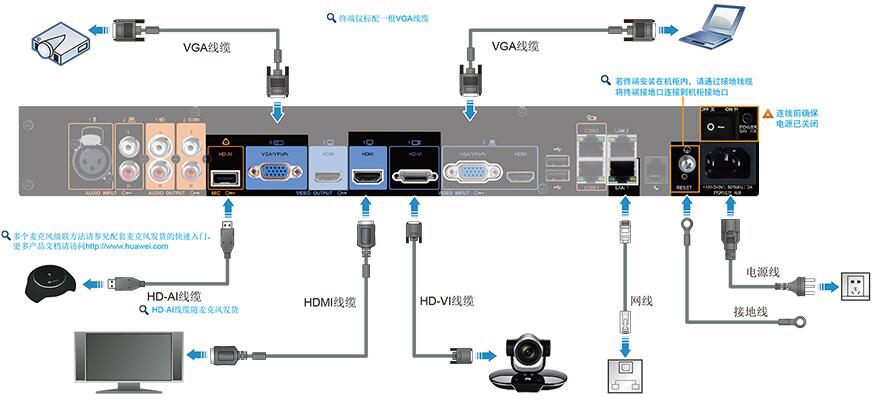

将华为te40终端安装到机柜之后,你需要连接到其他终端,线缆连接方法及相关端口用途可参考下图
