视频会议摄像机是什么?怎么使用?

发布者:admin 发布时间:2019/5/22 阅读:1090

视频会议摄像机是什么?

视频会议摄像机是视频会议系统终端的一个重要组成部分,目前市面上视频会议高清摄像机主要品牌为:Sony; 宝利通;华为;等高清摄像机生产商。利用互联网来实现网络虚拟会议、远程培训、业务交流、视频招聘及人员教育的高科技办公设备。视频会议摄像机是通过图形,声音和数据等多种方式交流信息,使得在地理上分散的用户可以通过视频会议系统聚集在一起开会,支持人民远距离的实时信息交流和共享。视频会议摄像机的应用极大提升了企业员工的沟通质量和工作效率。视频会议摄像机采用了SONY 1/2.5 ; 1/3 1/4CMOS HD图像传感器,有效像素可达到2-4 百万像素,可与任意编解码器,以及其他系统结合使用,输出高质量、高分辨率的图像。


视频会议摄像机怎么用?

一:控制连接示意图

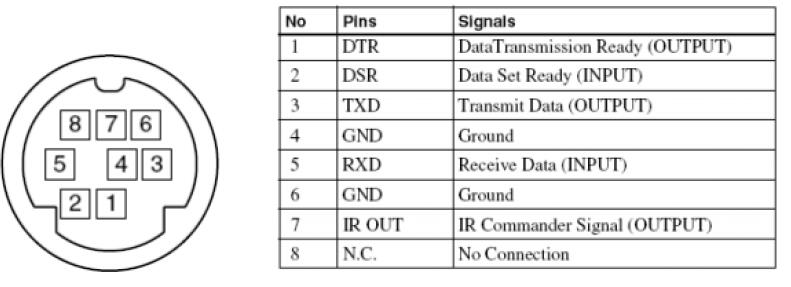

RS-232 Mini-DIN 8-pin 的端口定义:


RS-232 的连接方式:

(1)电脑或专用控制键盘与摄像机连接方式:

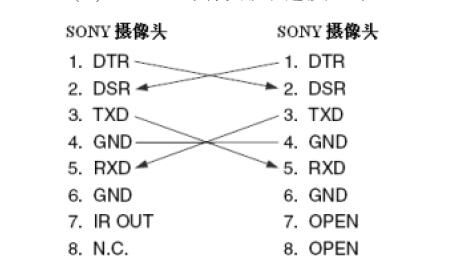

(2)SONY 摄像头级联连接方式:


注:建议布线线材为带屏蔽的4 芯控制线缆,且布线方式为串接方式;控制距离在30 米

以内,且周围不要有强电干扰。

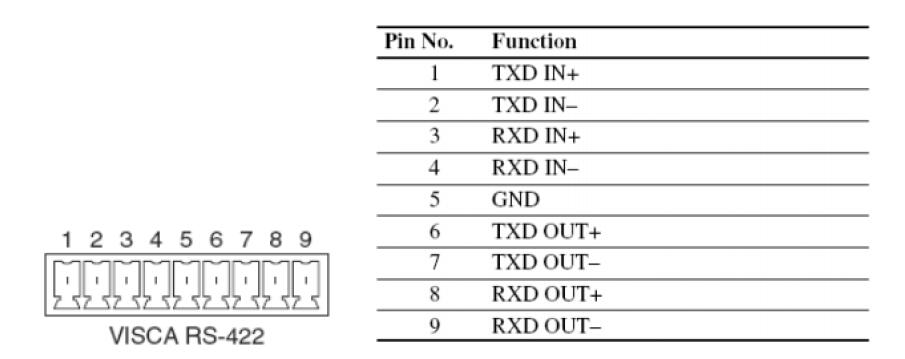

RS-422 端口定义:


VISCA RS-422 连接方法:

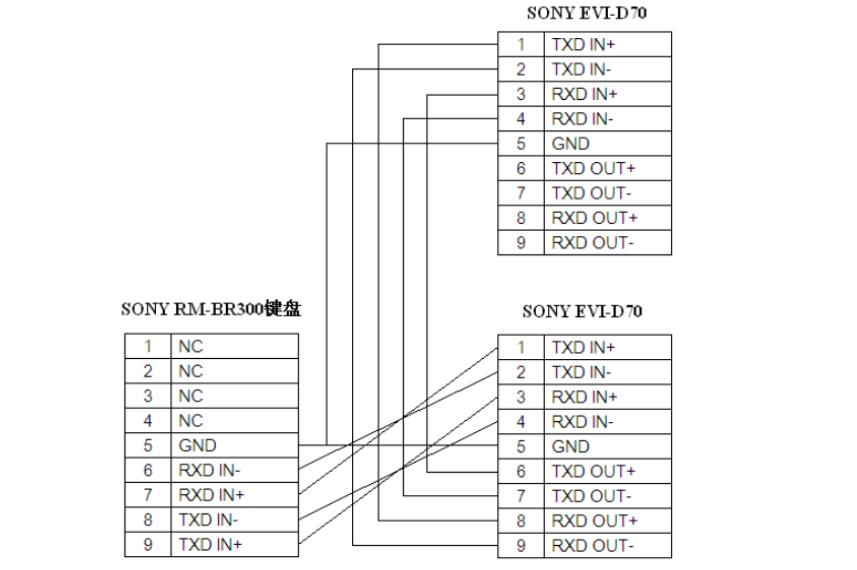

与SONY RM-BR300 键盘连接方式:

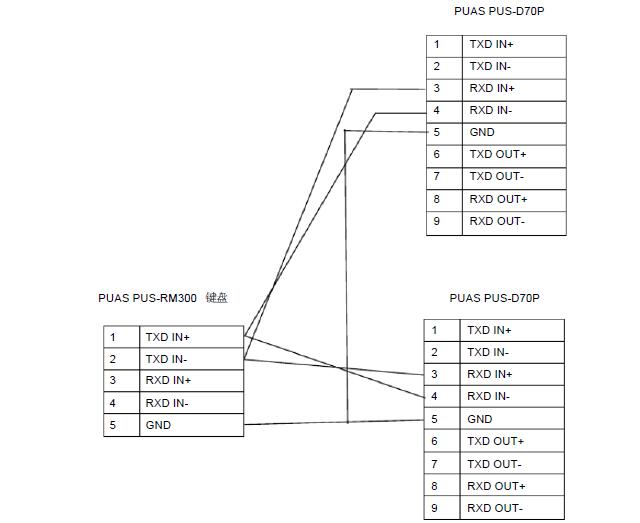

与PUS-RM300 键盘连接方式:


PELCO-D/P RS-485 连接方法:

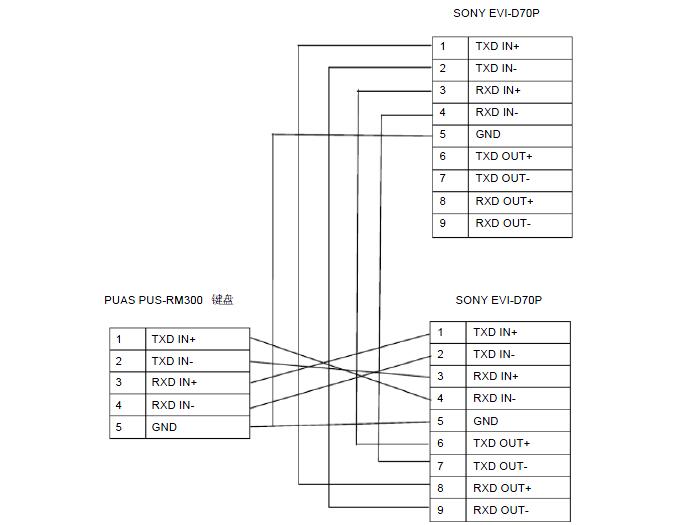

与PUAS PUS--RM300 键盘连接方式:


TXD 代表发送指令、RXD 代表接收指令而A 和B 代表正负级

注:按以上接线方法连接后,在做如下修改。

将会议机断电后将机器底部的第三位拔码往上拔,即为422 控制。

将键盘的协议、波特率、地址码调成与会议机相对应,做好以上调整与设置,既可正常

通讯。

二:PUAS 键盘基本操作

修改协议、波特率、地址码

1 长按设置键三秒,输入密码后按确认键,进入控制键盘参数设置状态(出厂密码:8888),找到球机设置按确认键。

2 进入球机设置后,第一项是修改地址,左右拨动摇杆进行修改,设置完毕后按确认键。

3 第二项是修改协议, 也是左右拨动摇杆进行修改, 也可上下拨动摇杆直接进入到波特率修改, 也是左右拨动摇杆进行修改,设置完毕后请按确认键进行保存。

4 键盘上设预置位, 按键盘上的设预置键, 输入数字后按确认键。调用预置位, 按调预置键,

然后输入数字后按确认键。

5 键盘上更改更改水平垂直方向

按辅助开/关进行水平左右更改,按光圈+/—进行垂直上下更改(光圈要长按3 秒)

三:PUAS 摄象机基本操作及故障处理

1 修改协议、波特率、地址?

按遥控器上M —OPEN 键进入菜单,看到SYSTEM SETUP(系统设置)时,继续按

M—OPEN 键进入, 然后按SLOW 的T/W 键进入到第3 项,把PROTOCOL 的DISABLE(无

效)改成ENABLE (有效),然后更改协议,波特率,地址等,更改协议则返回到第1 项,

按M—OPEN 键进行更改, 波特率则是第2 项按M-OPEN 键进行更改, 地址是第4 项按FAST

的T/W 键进行修改。

退出菜单则是按CLOSE(退出菜单)键和M—OPEN(确认),具体看提示。

2 摄象机吸顶安装时的左右上下方向相反的修改

遥控器上直接更改

按数字1+L/R DIRECTION SET(在左下角)键改变左右方向,按数字3+ L/RDIRECTION SET 键改变上下方向。

菜单里面更改。

按M—OPEN 键进入菜单, 找到第三项云台设置进入, 在第1 项PAN TILT CONTROLSETUP(云台水平,垂直控制设置)中找到P T DIR (水平,垂直换向) ,按FAST 键的T/W 进行更改。(其中LR 表示水平左右/UD 垂直上下/LR —UD 水平,垂直同时换向)

3 设置、调用、清除预置位

按数字键+PRESET 为设置预置位,按数字键+CALL 为调用预置位,按数字键+RESET则为清除预置位。

4 显示设备上不能正常显示图像

确定是否连接正确。

检查视频头是否接触良好,摄象机电源是否通电。

将通讯型彩色摄象机连接到电视机或视频平台等其他设备上进行测试。

5 当遥控器上的按键被按下时不能操作摄象机

按下遥控器上的CAMERA SELECT (摄象机选择)开关按键数字是否与摄象机背部的IR SELECT (红外线选择)开关拔码的数字相同。

为遥控器更换( AA ×2)电池

遥控器周围是否有阻碍物或距离是否超过遥控器控制的范围
